黃色

雙通道型號

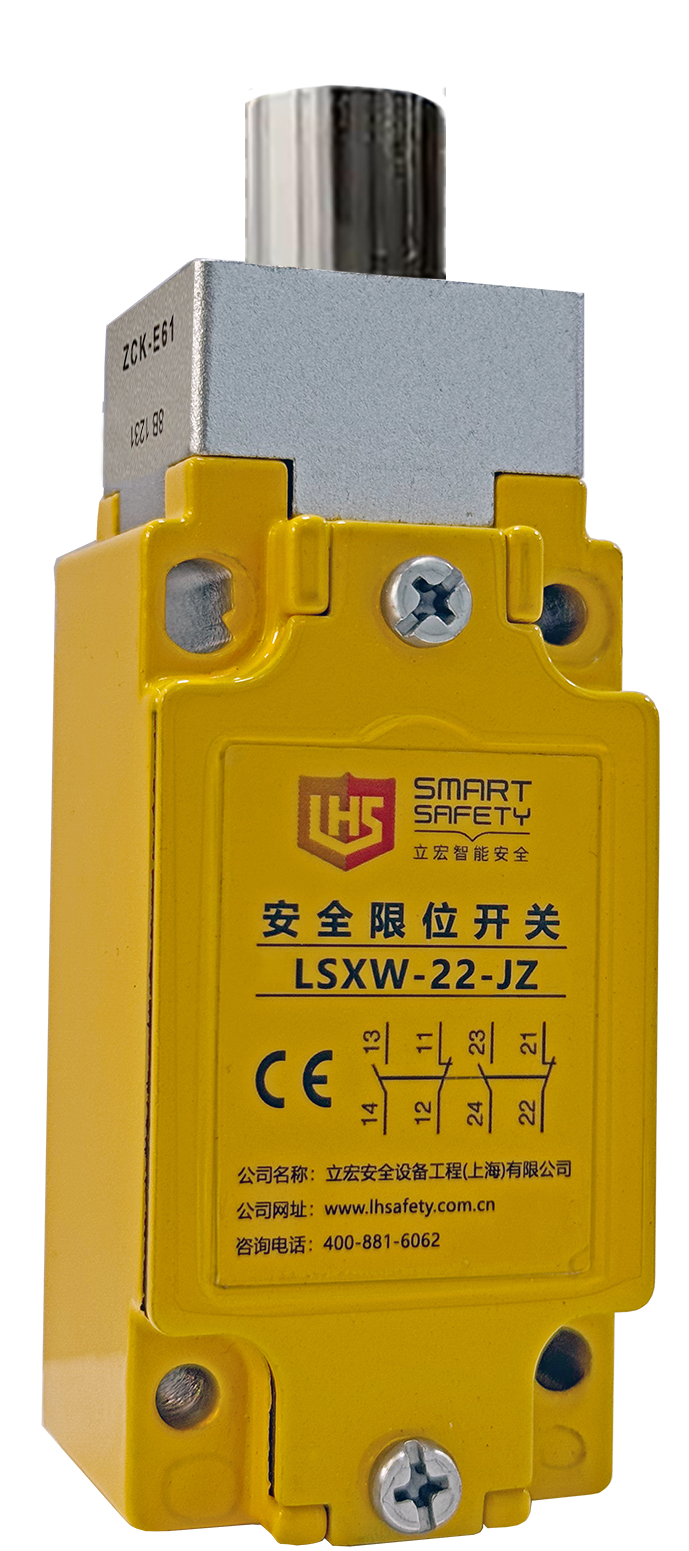

LSXW-22-JZ

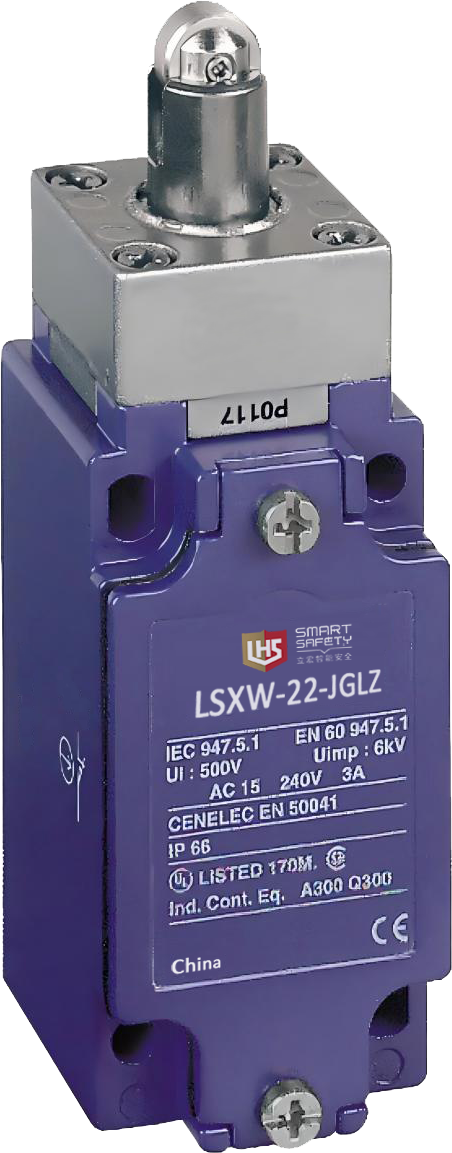

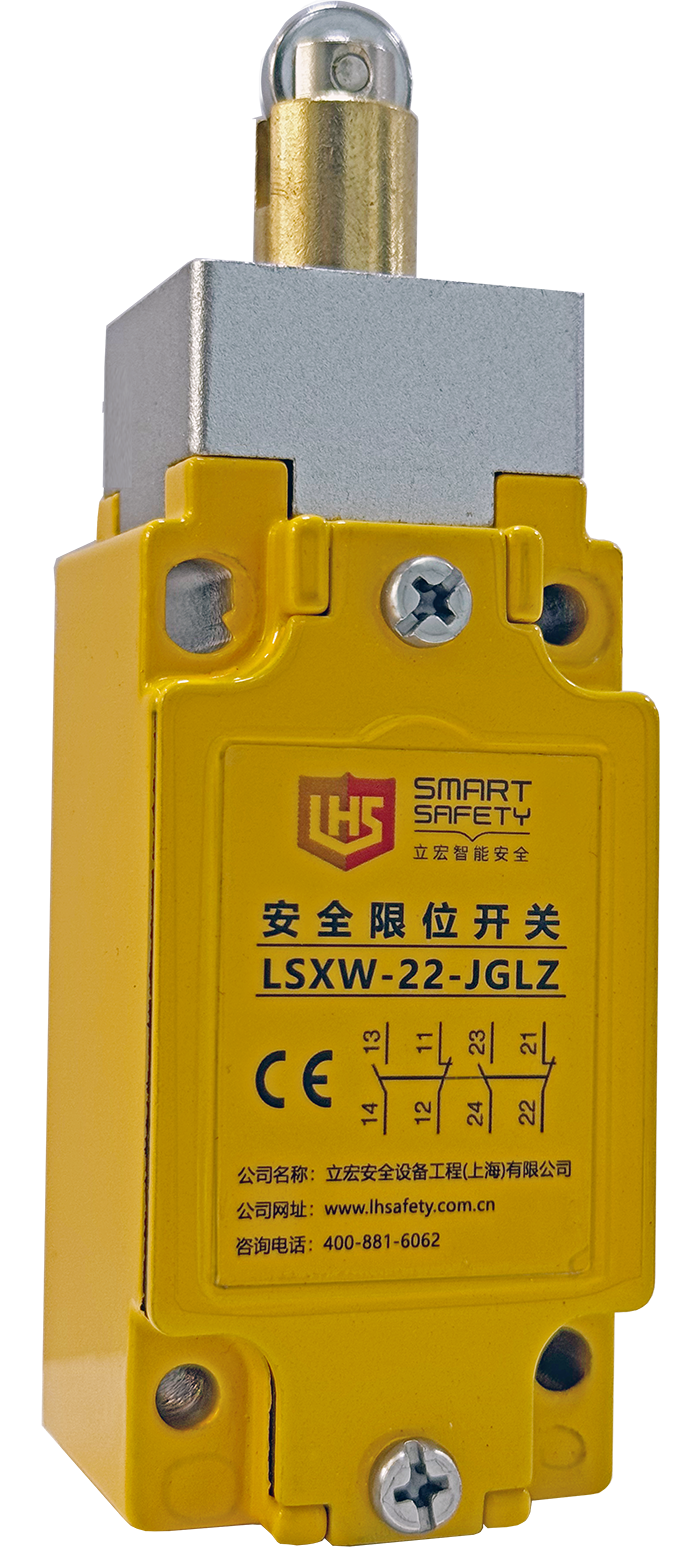

LSXW-22-JGLZ

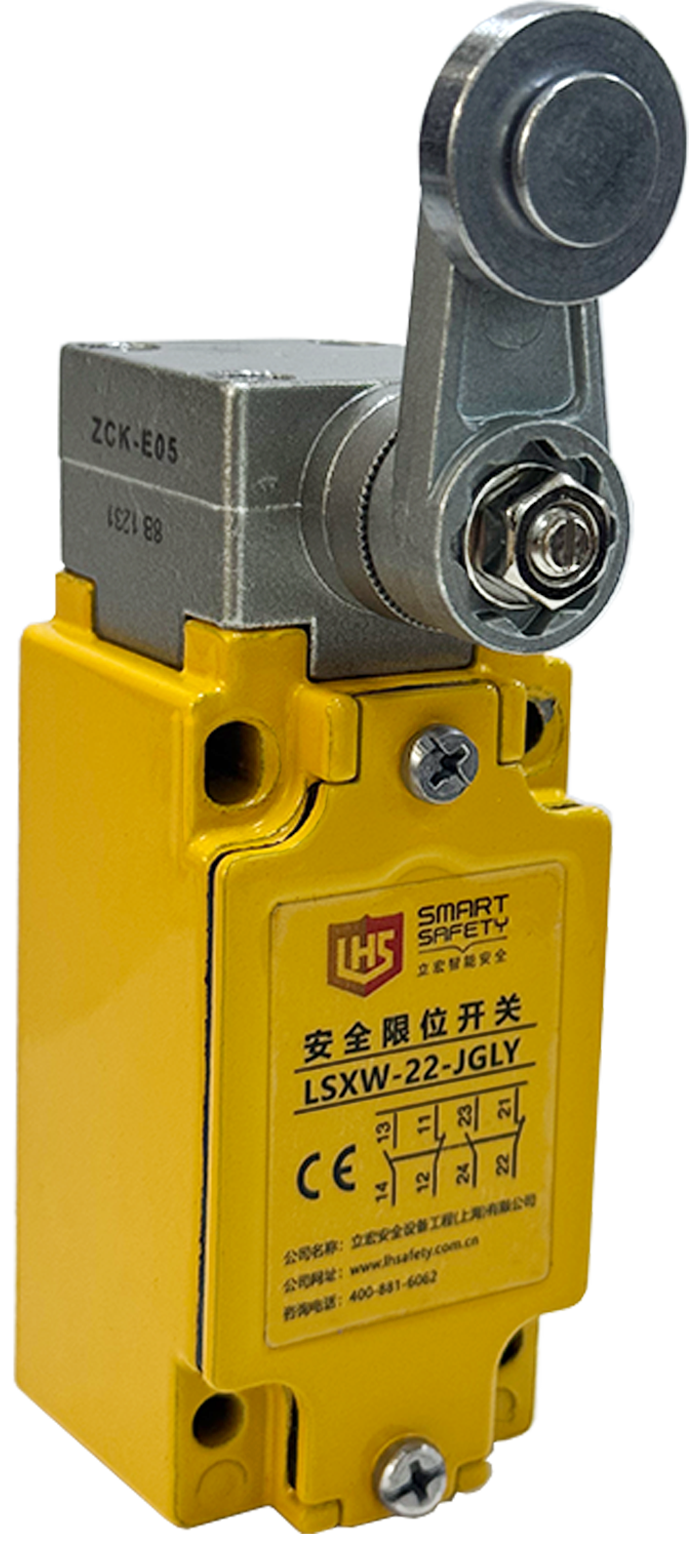

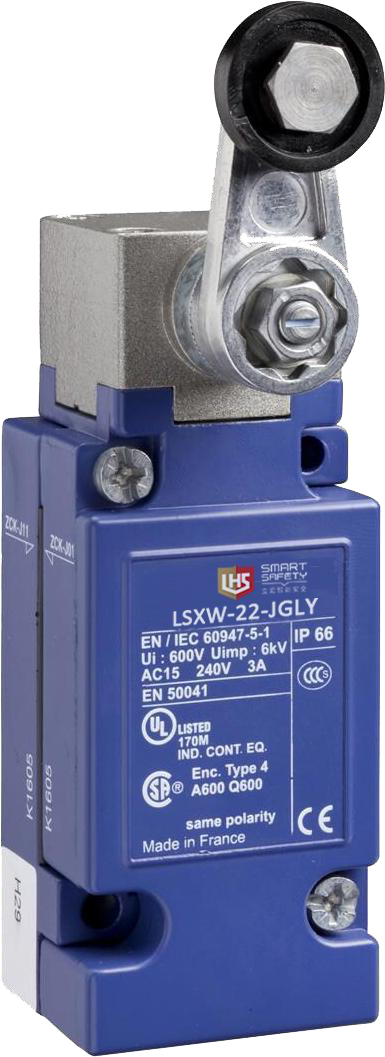

 LSXW-22-JGLY

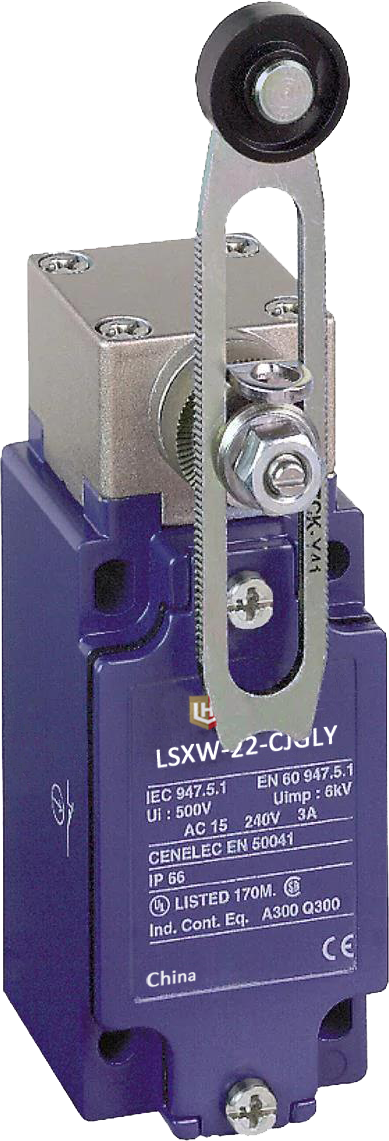

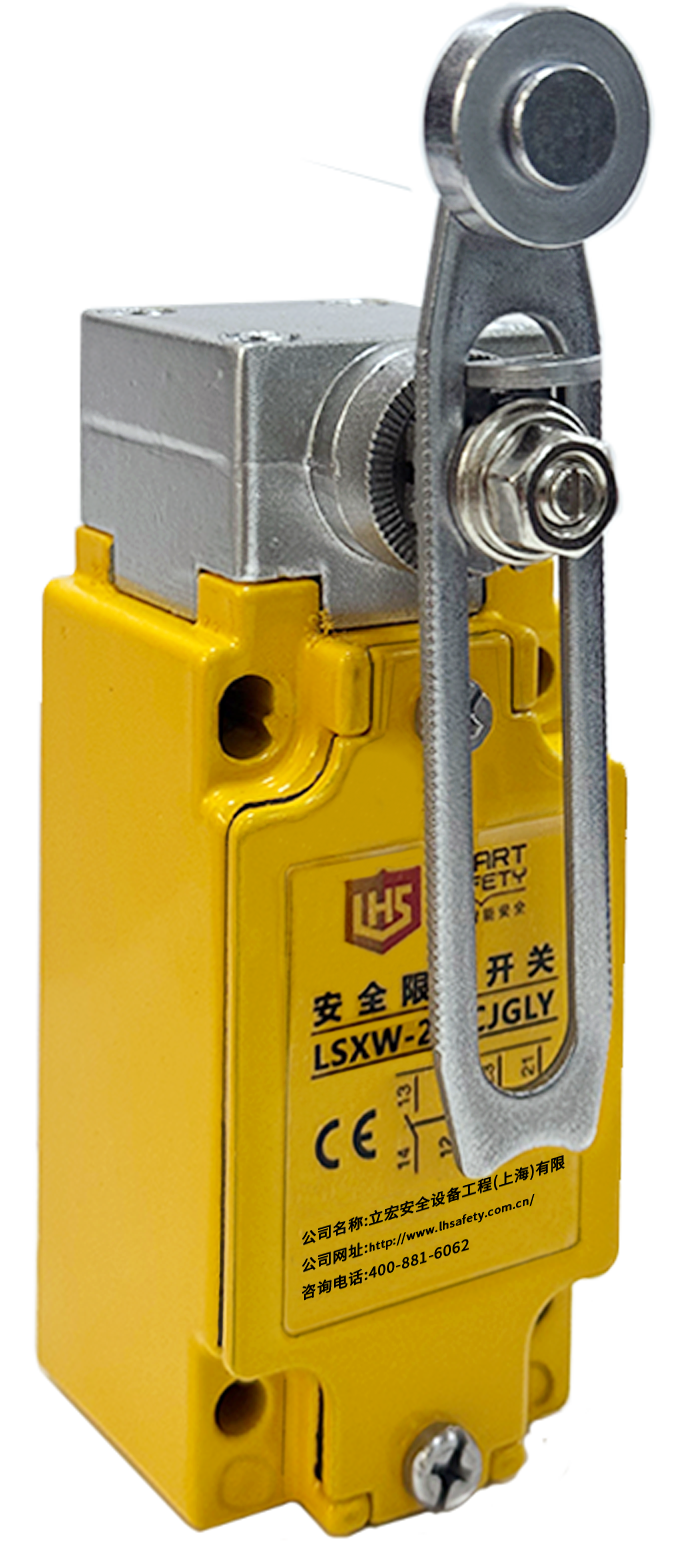

LSXW-22-CJGLY

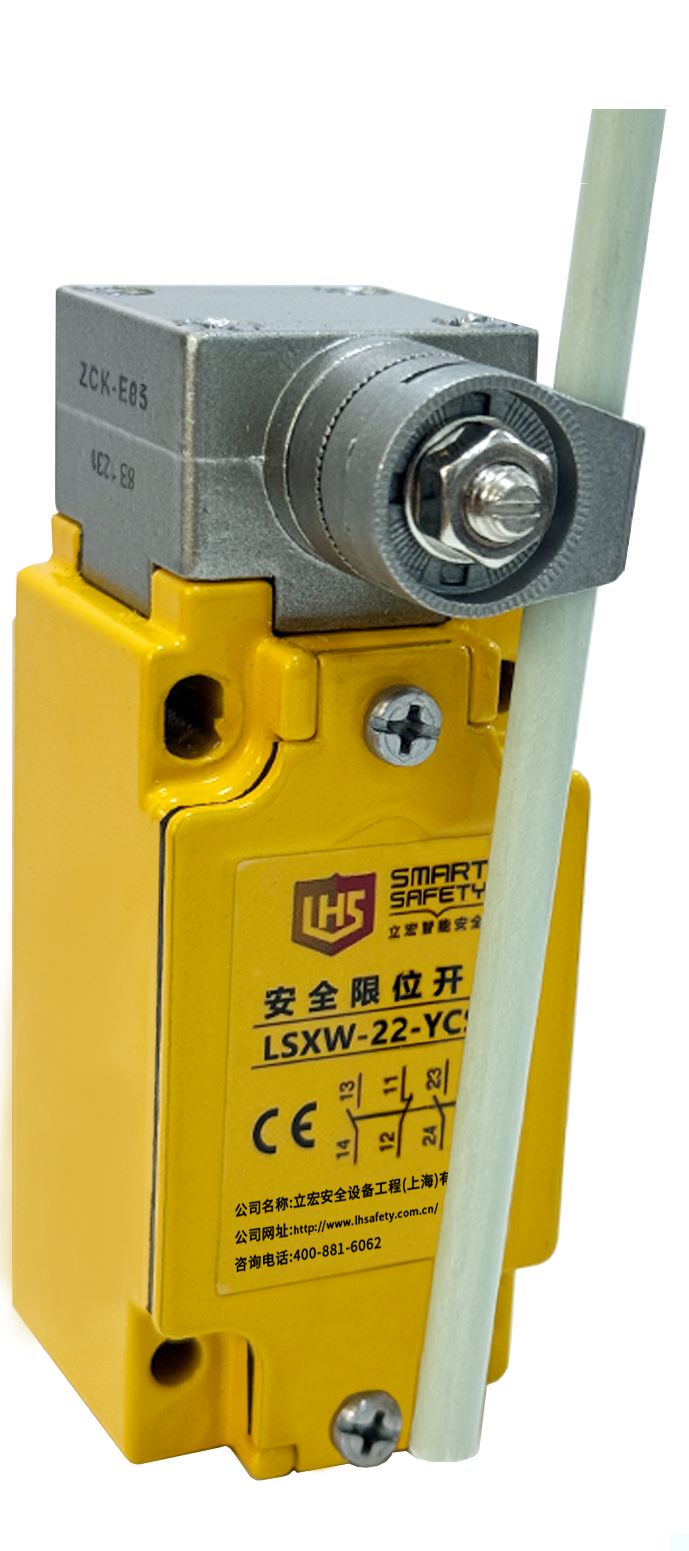

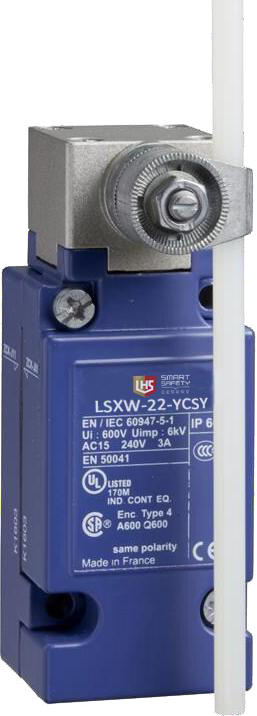

 LSXW-22-YCSY

雙觸點

2NC+2NO

單通道型號

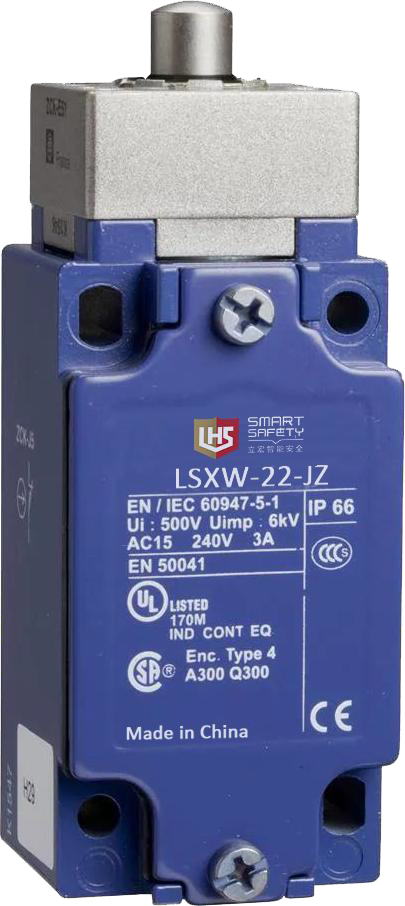

LSXW-11-JZ

單觸點

1NC+1NO

操動頭

直動式(本體固定)

搖桿式(本體固定)

(開關出廠設置為左右雙向觸發)

操作頭類型

金屬直動式

鋼滾輪直動式

鋼滾輪搖桿

長度可調

金屬滾輪搖桿

圓形金屬搖桿

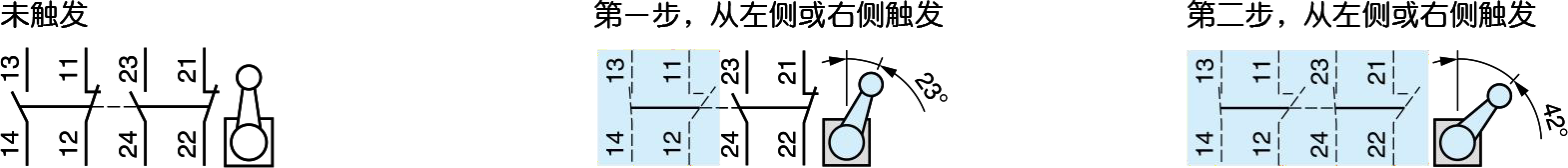

開關觸發

在末端

30o凸沿

任何移動部分

觸發類型

最大觸發速度

0.5 m/s

1 m/s

1.5 m/s

機械壽命

(百萬次操作循環)

30

25

30

最小力或

力矩

觸發

20 N

16 N

0.25 N.m

50 N

40 N

0.50 N.m

-

-

肯定斷開操作

組件

IEC 60204-1，EN 60204-1

產品認證

CE

環境溫度

運行

- 40...+ 70°C

儲存

- 40...+ 70°C

抗振性

符合IEC 60068-2-6 標準

25 gn (10...500 Hz)

抗沖擊性能

符合IEC 60068-2-27 標準

50 gn (11 ms)

抗電氣沖擊性能

I 級符合IEC 61-140 和NF C 20-030 標準

IP 66 符合IEC 60529 ； IK 07 符合EN 50102

防護等級

重復精度

直動式頭部進行 100 萬次操作循環，觸發點精度為 0.01 mm

2NC雙通道可以達到4類;1NC單通道可以達到2類

2NC可架構符合PLe的性能等級，EN/ISO13849-1

1NC可架構符合PLc的性能等級，EN/ISO13849-1

2NC可架構符合SIL3的性能等級，IEC61508

1NC可架構符合SIL3的性能等級，IEC61508

電纜進線孔或集成接頭

取決于型號

M12 連接器
